메인보드 공부: 확장 슬롯 (TUF B450M-PRO GAMING)

시간이 나서 하드웨어 공부를 조금씩 해보려고 한다.
공부대상은 집에 있는 컴퓨터의 메인보드!
PCIe슬롯이니 뭐니 x16이니 이런거 너무 모르겠어서 하나씩 차근차근 공부해볼 예정이다.
너무 공부할 게 많으니 오늘은 '확장 슬롯' (Expansion slots)에 대해서만 집중!

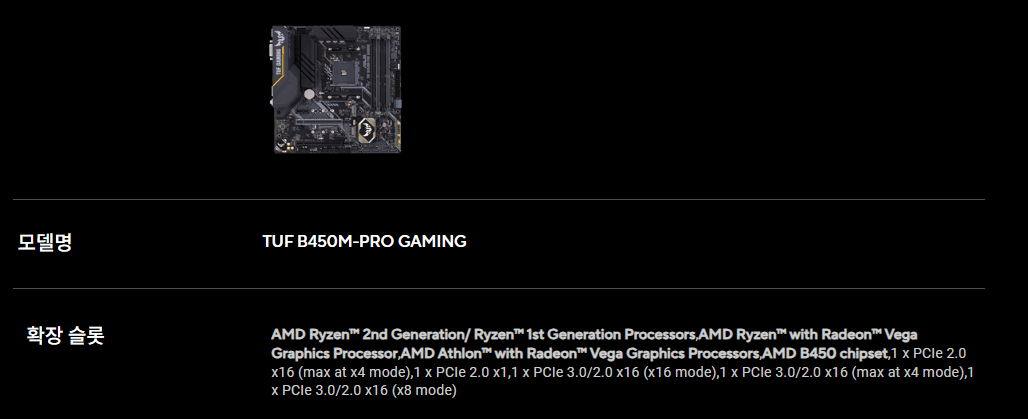

공홈 스펙

확장 슬롯 -

메인보드의 확장슬롯은 컴퓨터의 기본 기능에 없거나 부족한 새로운 기능을 추가하기 위해
확장카드라는 부품을 장착하는 연결 단자다.
그래픽카드, 사운드카드, 랜카드 등을 추가로 꽂는다.

현재는 거의 모든 확장 슬롯이 PCI Express(PCIe)라는 표준 규격으로 통일되어 있다.
x16, x4, x1 표기는 PCIe슬롯의 속도와 길이를 나타내는 규격이다.



이해가 안가는 점 -

대체 왜 저 확장슬롯 표기를 저렇게 순서를 뒤죽박죽 써놨을까?
실제 내가 쓰는 보드니까 구매한 설명서를 보면 이렇게 잘 설명되어있다.



User guide 문서



AMD Ryzen™ 2nd Generation/ Ryzen™ 1st Generation Processors

• 1 x PCIe 3.0/2.0 x16 (x16 mode)
• 해석: "만약 1세대 또는 2세대 라이젠 CPU를 사용하면, 이 슬롯은 최대 속도(x16)로 작동합니다." (그래픽카드 제 성능 발휘)

AMD Ryzen™ with Radeon™ Vega Graphics Processor

• 1 x PCIe 3.0/2.0 x16 (x8 mode)
• → 해석: "만약 내장 그래픽이 있는 라이젠 APU를 사용하면, 이 슬롯의 속도는 절반(x8)으로 제한됩니다."

AMD Athlon™ with Radeon™ Vega Graphics Processors

• 1 x PCIe 3.0/2.0 x16 (max at x4 mode)
• → 해석: "만약 애슬론 APU를 사용하면, 이 슬롯의 속도는 1/4(x4)로 제한됩니다."

AMD B450 chipset

• 1 x PCIe 2.0 x16 (max at x4 mode)
  • → 해석: "B450 칩셋이 제어하는 두 번째 긴 슬롯입니다. 모양은 x16이지만 속도는 x4로 고정되어 있습니다."
• 1 x PCIe 2.0 x1
  • → 해석: "B450 칩셋이 제어하는 가장 작은 슬롯입니다. 속도는 x1로 고정되어 있습니다."



현재 라이젠5 3600을 쓰고있는데, 3세대라서 어떻게하냐? 궁금해서 찾아보니
3세대도 이후 바이오스업데이트로 3세대 CPU도 지원가능하도록 바뀌었다고 한다.

메인보드 사진



위에서부터 가장 작은거는 PCIe 2.0 x 1 슬롯
아래 두개는 PCIe 3.0/2.0 x 16 슬롯이다.
색을 구분해놓아서, In single VGA card mode에서는 gray를 쓰는게 더 퍼포먼스가 좋다고 설명되어있다.



APU? -

APU는 Accelerated Processing Unit으로서, CPU와 GPU를 하나의 칩에 통합한 프로세서를 말한다.
AMD CPU에서 쓰는 용어라 한다.



이 보드는 라이젠 전용 보드? -

메인보드의 핵심인 칩셋은 CPU 제조사랑 짝을 이룬다.
이 메인보드에 사용된 B450칩셋은 AMD가 라이젠 CPU를 위해 설계한 칩셋이다.
인텔은 B760, Z790 등 자신들의 CPU를 위한 별도의 칩셋을 사용한다.



이 보드에 APU를 사용한다면? -

만약 G달린 라이젠 APU를 사용한다면 (Vega Graphics Processors)
외장그래픽카드를 사용했을 시 내장그래픽을 사용하지 않을 뿐 아니라,
PCIe가 x16으로 작동하지 않고 x8로 작동하므로 더블 손해!





정말 나는 모르는 게 너무너무 많구나..
다시 차근차근히 하루하루 조금씩 공부해 쌓아나가기!
화이팅!
